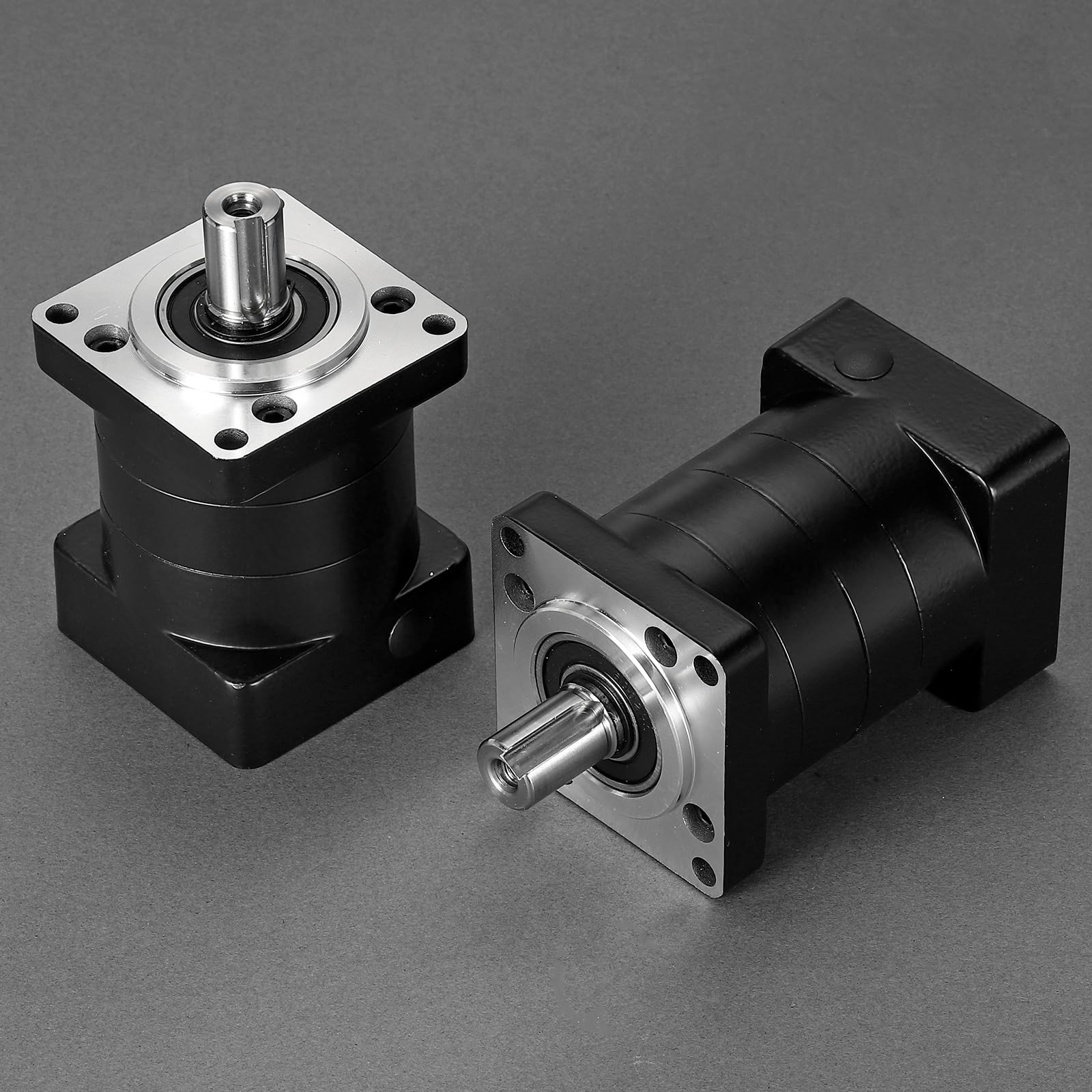

DTGN Planetengetriebe Untersetzungsgetriebe

Marke: DTGN
Anzahl der Artikel: 1
Hersteller: DTGN

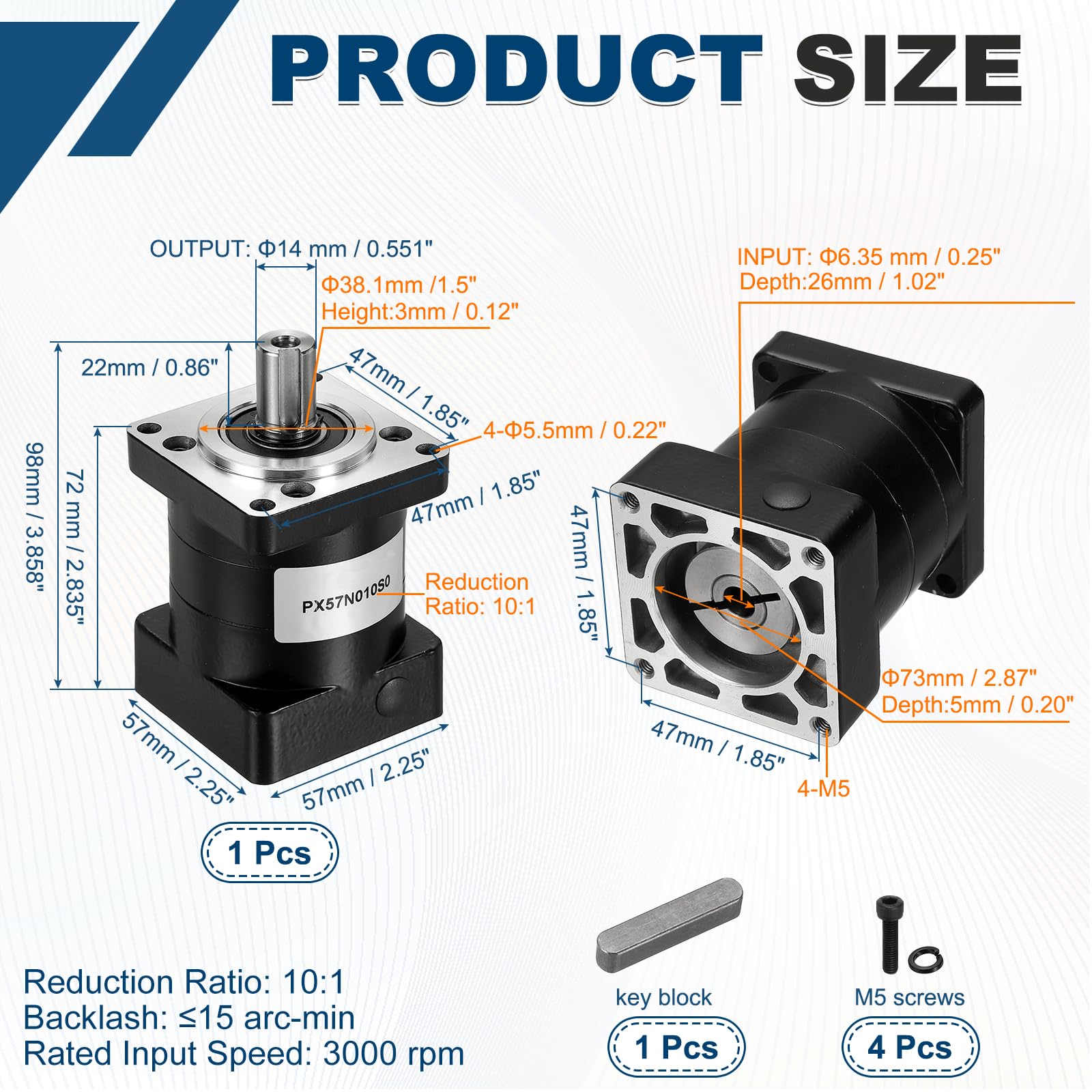

- Produktdetails: Übersetzungsverhältnis: 10:1; Spiel: ≤15 Winkelminuten; Gehäusegröße: 57,5 x 98 mm / 2,264 x 3,858 Zoll (L x H); Baulänge: 72 mm / 2,835 Zoll; Eingangsbohrung: 6,35 mm / 0,25 Zoll; Abgangswelle: 14 mm / 0,551 Zoll; Nenndrehzahl: 3000 U/min; Lieferumfang: 1 x Planetengetriebe für Nema23.57mm Schrittmotor mit 4 x M5-Schrauben, 1 x Passfederblock
- Material -Das Gehäuse aus Aluminiumlegierung bietet zuverlässigen Schutz gegen Oxidationsverschleiß und Korrosion in anspruchsvollen Industrieumgebungen. Die präzisen Innenzahnräder werden mittels Hochpräzisionsbearbeitungstechniken gefertigt und gewährleisten gleichbleibende Leistung bei Dauerbetrieb, häufigen Start-Stopp-Zyklen und Umkehrlasten.
- Merkmale -Dieses Getriebe ist so konstruiert, dass Positionsfehler bei Richtungswechseln minimiert werden. Es ermöglicht einen gleichmäßigen Drehmomentübertrag mit minimalem Winkelspiel. Das präzise Zahnradsystem gewährleistet eine präzise Steuerung der Ausgangsbewegung, wodurch der Schrittmotor eine genaue Positionierung ohne Schlupf erreicht, bei gleichzeitig geräuscharmer Arbeitsweise.

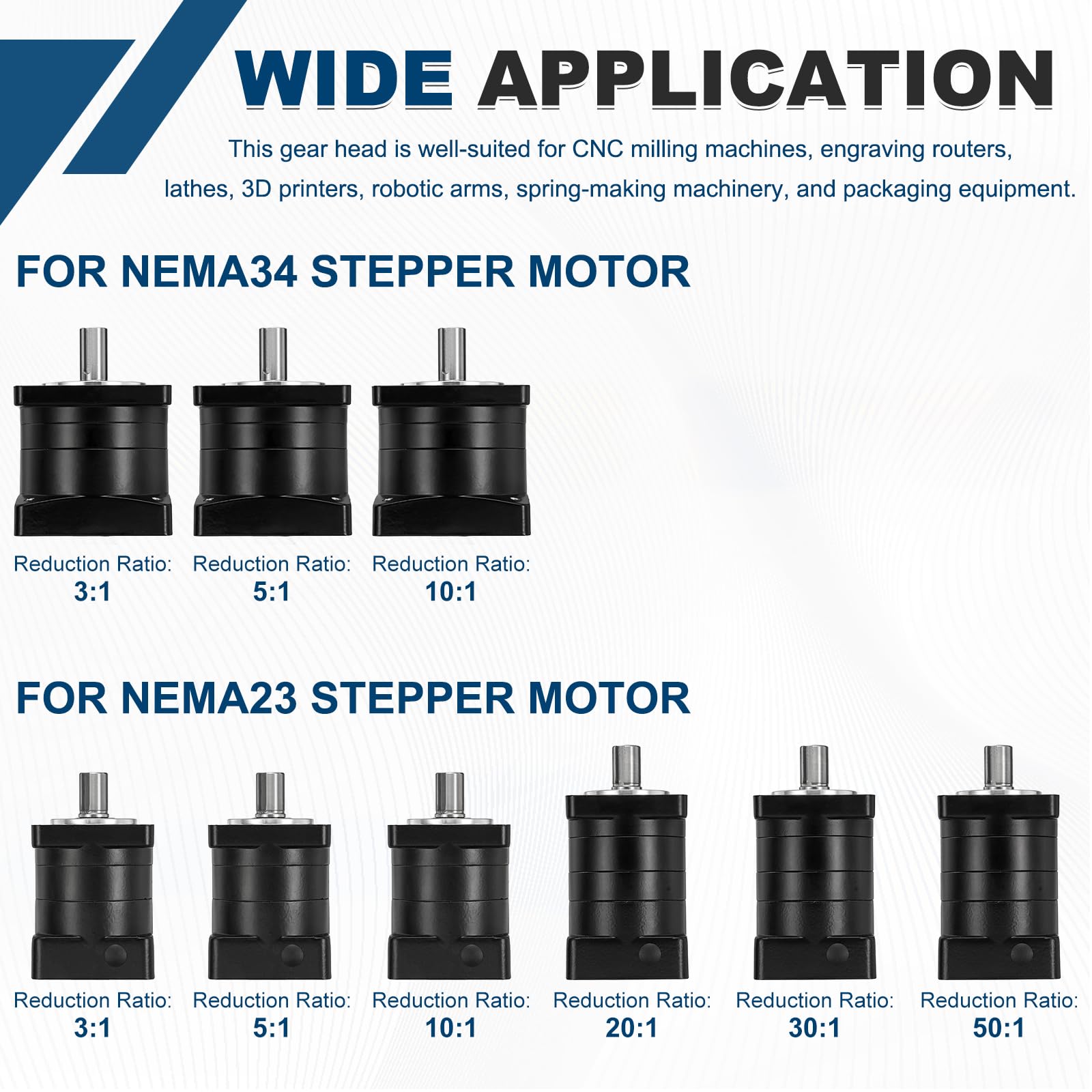

- Anwendung -Als Drehmomentverstärker konzipiert, eignet sich dieses Getriebe ideal für CNC-Fräsmaschinen, Gravierfräser, Drehmaschinen und 3D-Drucker, wo langsame, hochdrehmomentige Ausgangsleistung entscheidend ist. Es erhöht die Drehmomentdichte bei gleichzeitiger Drehzahlreduzierung und erfüllt damit die Anforderungen dieser Präzisionsgeräte an niedrige Drehzahlen bei hohem Drehmoment.

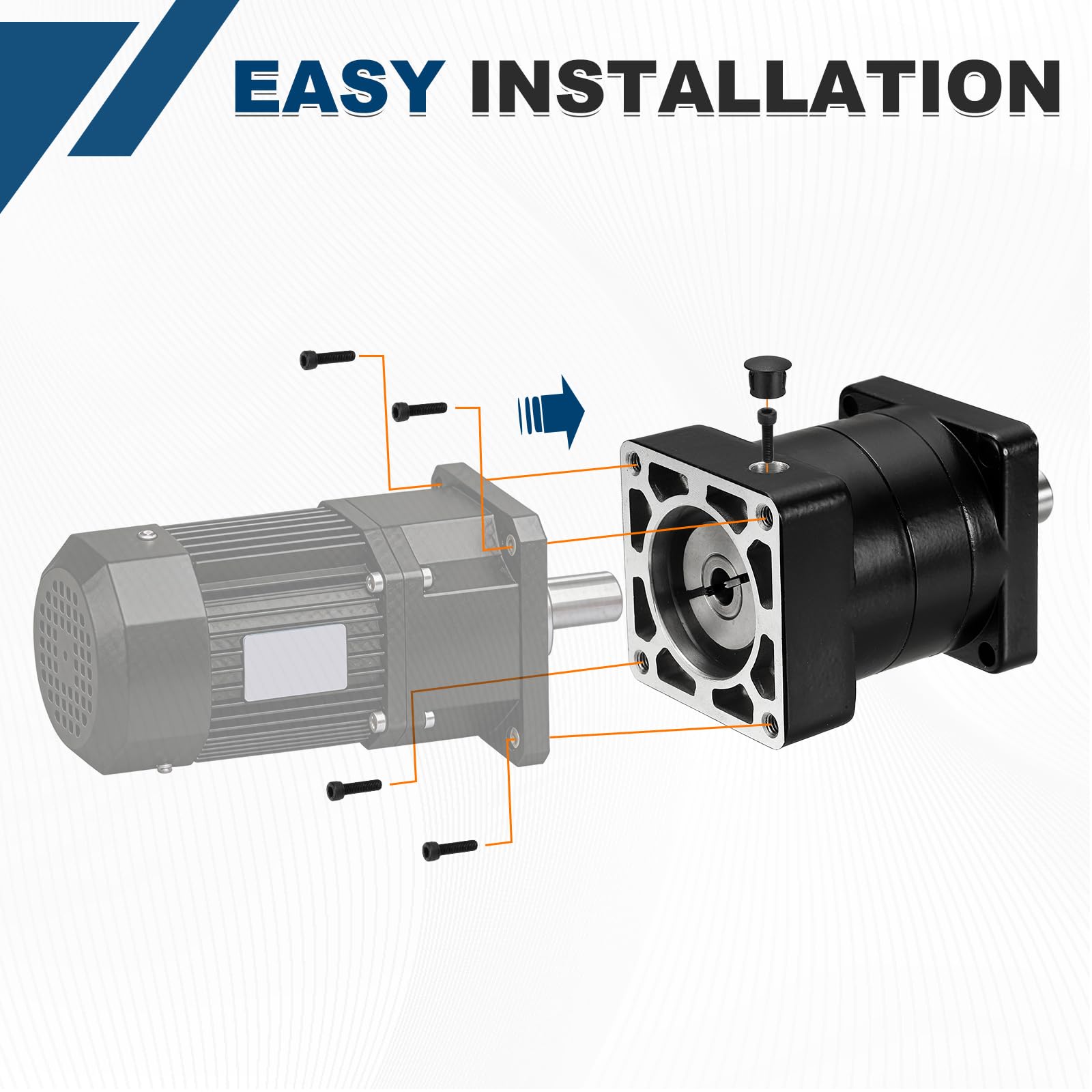

- Installationsschritte/Hinweise -Vor der Montage die korrekte Ausrichtung zwischen Motorwelle und Eingangsbohrung überprüfen, um einen reibungslosen Verbund zu gewährleisten und ein Festfressen zu verhindern. Das Getriebe mit den mitgelieferten Befestigungselementen sicher montieren für einen stabilen Betrieb. Regelmäßige Überprüfung der Kupplungsstellen und des Schmierzustands wird empfohlen, um langfristig die Übertragungseffizienz zu erhalten.
